| Тиски МЧ00.18.00.00
Тиски данной конструкции служат для закрепления обрабатываемых деталей на металлорежущих станках.
Тиски устанавливаются на столе строгального или фрезерного станка и закрепляются шестью болтами (на чертеже не показаны). Обрабатываемую деталь закладывают между двумя пластинами поз. 6. Винт поз. 5, имеющий прямоугольную резьбу, удерживается от осевого перемещения кольцом поз. 7 и штифтом поз. 12. Чтобы втулка поз. 4 не вращалась вокруг своей оси, установлен винт поз. 8. При вращении винта поз. 5 подвижная губка поз. 2 будет перемещаться по направляющему пазу корпуса поз. 1, зажимая пластинками обрабатываемую деталь.

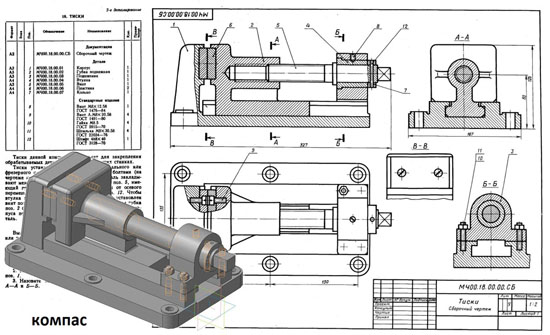

Тиски МЧ00.18.00.00 сборочный чертеж
Тиски МЧ00.18.00.00 спецификация
Тиски МЧ00.18.00.00 3д модель
Тиски МЧ00.18.00.00 чертежи
Корпус МЧ00.18.00.01
Губка подвижная МЧ00.18.00.02
Подшипник МЧ00.18.00.03
Втулка МЧ00.18.00.04
Винт МЧ00.18.00.05
Пластина МЧ00.18.00.06
Кольцо МЧ00.18.00.07
ТИСКИ СКАЧАТЬ
|
| |
| |
| lepris | Дата: Четверг, 13.04.2023, 18:33 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

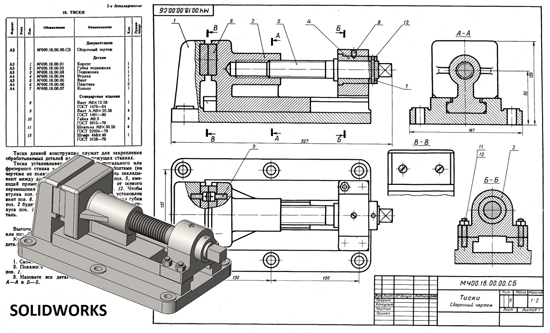

| Тиски МЧ00.18.00.00 solidworks
Тиски МЧ00.18.00.00 solidworks детали
Тиски МЧ00.18.00.00 solidworks чертежи
Тиски МЧ00.18.00.00 solidworks модели
Тиски МЧ00.18.00.00 сборка solidworks
Тиски МЧ00.18.00.00 солидворкс 3д
Тиски МЧ00.18.00.00 солидворкс чертежи
Тиски МЧ00.18.00.00 модели солидворкс
Тиски МЧ00.18.00.00 детали в солидворксе
Тиски МЧ00.18.00.00 в солидворксе скачать
Тиски МЧ00.18.00.00 solidworks СКАЧАТЬ ЧЕРТЕЖИ
Тиски МЧ00.18.00.00 solidworks СКАЧАТЬ 3d
|
| |
| |
|
