| Клапан предохранительный МЧ00.05.00.00
Предохранительный клапан устанавливают в трубопроводах, системах управления и регулирования для сбрасывания избыточного давления жидкостей или пара. Клапан регулируют на определенное давление винтом поз. 4, который фиксируется гайкой поз. 8.
При увеличении давления выше нормы жидкость или пар давят на клапан поз. 6, который, сжимая пружину поз. 7, перемещается вправо. При этом жидкость или пар выходят через отверстия клапана и корпуса поз. 1.
При падении давления жидкости или пара пружина перемещает клапан в исходное положение. Для обеспечения хорошей герметичности поверхность клапана притирается к седлу поз. 2

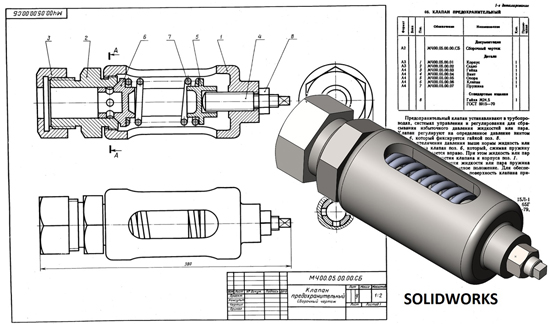

Клапан предохранительный МЧ00.05.00.00 сборочный чертеж
Клапан предохранительный МЧ00.05.00.00 спецификация
Клапан предохранительный МЧ00.05.00.00 3д модель
Клапан предохранительный МЧ00.05.00.00 чертежи
Корпус МЧ00.05.00.01
Седло МЧ00.05.00.02
Гайка МЧ00.05.00.03
Винт МЧ00.05.00.04
Опора МЧ00.05.00.05
Клапан МЧ00.05.00.06
Пружина МЧ00.05.00.07
