Привод стартера 07.000 (ЧЕРТЕЖИ И 3Д МОДЕЛИ ГОТОВЫЕ)

Привод стартера 07.000

lepris

Дата: Воскресенье, 20.11.2022, 11:21 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 3059

Репутация: 0

Статус: Offline

Привод стартера 07.000

Приводное устройство стартера представляет собой муфту обгона, передающую вращение с вала стартера при его включении на коленчатый вал двигателя и разъединяющую их после пуска двигателя. При вращении вала 4 ролики 6, перемещаясь, заклинивают зубчатое колесо 10 привода, которое вращает маховик. После пуска двигателя зубчатое колесо привода начинает вращаться быстрее, чем внешняя обойма. При этом ролики сдвигаются в более широкую часть вырезов, разъединяя вал двигателя якоря стартера и зубчатого колеса привода.

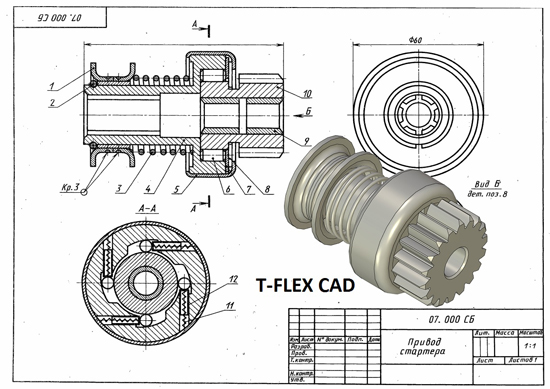

Привод стартера 07.000 сборочный чертеж
Привод стартера 07.000 спецификация
Привод стартера 07.000 3d модель
Привод стартера 07.000 чертежи
Муфта включения 1 07.100
Кольцо запорное 20 07.002
Пружина буферная 07.003
Вал(муфта) 07.004
Обойма 07.005
Ролик 07.006
Шайба 07.007
Шайба разрезная 07.008
Втулка 07.009
Зубчатое колесо 07.010
Пружина 07.011
Гильза 07.012

ПРИВОД СТАРТОРА СКАЧАТЬ
