Фильтр воздушный 08.000

Воздушный фильтр компрессора тормозной системы служит для очистки воздуха, поступающего в компрессор, от пыли. При ходе поршня компрессора вниз атмосферный воздух поступает под крышку 1 воздушного фильтра. У поверхности масла в ванне корпуса 3 воздух изменяет направление; при этом тяжелые частицы пыли попадают в масло. Далее воздух проходит через фильтрующую сетку 2, центральное отверстие корпуса и через канал основания фильтра 7 поступает в воздушную полость компрессора.

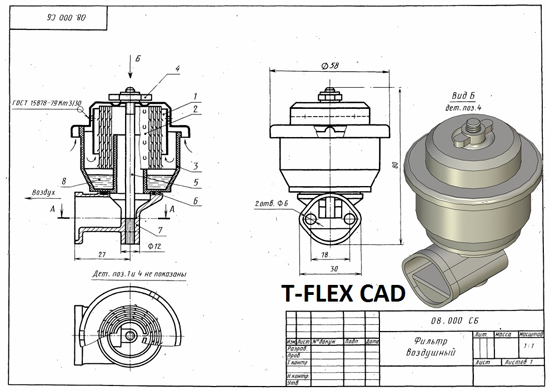

Фильтр воздушный 08.000 сборочный чертеж
Фильтр воздушный 08.000 спецификация
Фильтр воздушный 08.000 3d модель
Фильтр воздушный 08.000 чертежи
Крышка 08.100
Сетка фильтрующая 08.002
Корпус фильтра 08.003
Гайка-барашек М6 08.004
Шпилька 08.005
Прокладка 08.006
Основание фильтра 08.007

ФИЛЬТР ВОЗДУШНЫЙ СКАЧАТЬ
