| Клапан выпускной. вариант 10

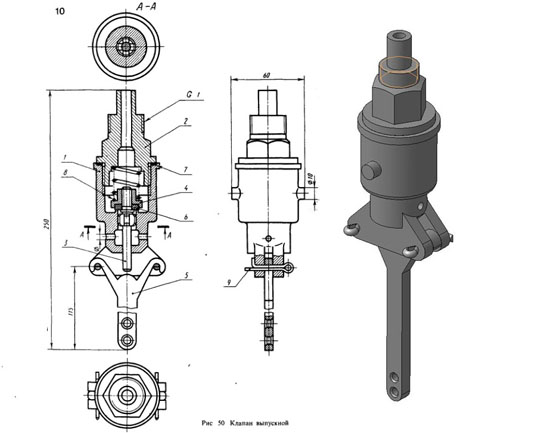

Наименование сборочной единицы – Клапан выпускной
Перечень и краткая характеристика деталей:
Корпус 1 выполнен из стали. Крышка 2 выполнена из стали, имеет резьбу для присоединения к корпусу М40 х 1,5 и резьбу для присоединения к резервуару 1,, . Клапан З выполнен из латуни, имеет резьбу М6 для навертывания специальной гайки 4, зажимающей прокладку 6 и являющуюся опорой для пружины 8. Гайка специальная 4 выполнена из стали. Рукоятка 5 выполнена из стали. Прокладка резиновая 6. С ее помощью обеспечивается перекрытие системы. Прокладка резиновая 7. Пружина стальная 8 служит для прижима прокладки 6, перекрывающей отверстие в корпусе 1. Шплинт 9 (2 шт.) разводной, стальной, проволочный. Клапан выпускной применяется для сброса давления из рабочей полости резервуара. Он устанавливается на резервуар с помощью трубы 1,,. Поворот рукоятки обеспечивает нажим на цилиндрический хвост клапана 3, выступающий из корпуса 1. Клапан З поднимается при этом, сжимая пружину 8 и открывая выходное отверстие корпуса 1, имеющее выход в атмосферу через два отверстия ф5.
Клапан выпускной сборочный чертеж
Клапан выпускной спецификация
Клапан выпускной 3д модель
Клапан выпускной чертежи
Поз.1_Корпус
Поз.2_Штуцер
Поз.3_Шток
Поз.4_Золотник
Поз.5_Рычаг
Поз.6 Прокладка
Поз.7 Прокладка
Поз.8_Пружина
КЛАПАН ВЫПУСКНОЙ СКАЧАТЬ
|
| |
| |
|
