Кондуктор перекидной 00-000.06.01.01.00
| |
| lepris | Дата: Воскресенье, 20.11.2022, 16:49 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Кондуктор перекидной 00-000.06.01.01.00
Перекидной кондуктор представляет собой приспособление для сверления отверстий через втулки 5 и 6 в двух противоположных фланцах детали, устанавливаемой на базу 2 и закрепленной быстросъемной шайбой 4 и гайкой 15.
На корпусе 1 винтами 14 укреплена база 2, на фланец которой устанавливается и выступающей частью ?25 центрируется обрабатываемая деталь. Плита 3 при этом откинута. В базу 2 ввернута шпилька 17 застопоренная низкой гайкой 16. На другой конец шпильки наворачивается гайка 15. С помощью быстросъемной шайбы 4 и гайки 15 обрабатываемую деталь жестко закрепляют в кондукторе, надвинув на верхний торец детали шайбу 4. После установки и закрепления детали кондукторная плита 3 поворачивается вокруг штифта 20 до горизонтального положения. Запрессованные в плиту 3 опоры 7 должны при этом накладываться на такие же опоры в корпусе 1. Откидной болт 13 с гайкой 10, установленный на штифте 19, накладывается на плиту 3.
С помощью гайки 10 плита 3 закрепляется неподвижно.
Через запрессованные в плиту втулки 5 производят сверление пяти отверстий ?4 в верхнем фланце детали.
Для сверления через втулки 6 четырех отверстий ?5 в противоположном фланце детали необходимо, взяв кондуктор за ручки (11,12,18), перекантовать его вместе с деталью на 180° и поставить на пяты 8. Просверлив отверстия, кондуктор снова поворачивается на 180° в прежнее положение, открепляют и откидывают плиту 3, ослабляют гайку 15, снимают шайбу 4 и вынимают готовую деталь.
00-000.06.01.01.00 Кондуктор перекидной сборочный чертеж
00-000.06.01.01.00 Кондуктор перекидной спецификация

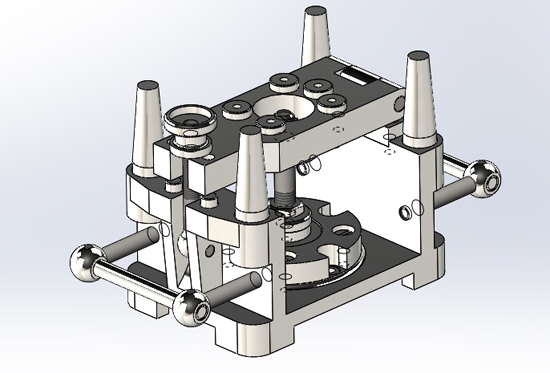

00-000.06.01.01.00 Кондуктор перекидной 3д модель
00-000.06.01.01.01_Корпус
00-000.06.01.01.02_База
00-000.06.01.01.03_Плита
00-000.06.01.01.04_Шайба
00-000.06.01.01.05_Втулка
00-000.06.01.01.06_Втулка
00-000.06.01.01.07_Опора
00-000.06.01.01.08_Пята
00-000.06.01.01.09_Планка
00-000.06.01.01.10_Гайка
00-000.06.01.01.11_Рукоятка
00-000.06.01.01.12_Ось
КОНДУКТОР ПЕРЕКИДНОЙ СКАЧАТЬ
КОНДУКТОР ПЕРЕКИДНОЙ СКАЧАТЬ
|
| |
| |
| lepris | Дата: Пятница, 10.03.2023, 12:05 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Кондуктор перекидной 00-000.06.01.01.00 solidworks
Кондуктор перекидной 00-000.06.01.01.00 3d модель
Кондуктор перекидной 00-000.06.01.01.00 24.000 сборка
Кондуктор перекидной 00-000.06.01.01.00 скачать солид воркс
Кондуктор перекидной 00-000.06.01.01.00 solidworks СКАЧАТЬ
|
| |
| |
|
