Тиски 00-000.06.30.30.00

Тиски предназначены для закрепления обрабатываемой детали при нарезании резьбы, снятии фасок, зенковании отверстий и формировании торца.

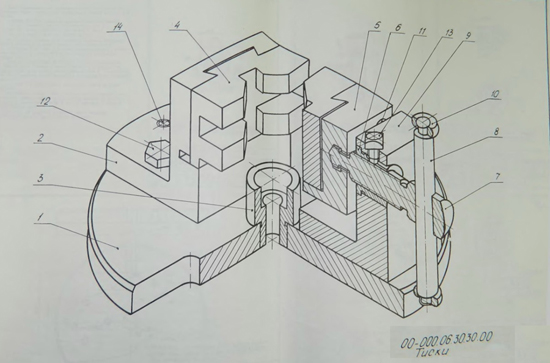

На основании 1 болтами 12 и штифтами 14 закреплена неподвижная губка 2 и стойка 9. В центре основания запрессовывается опора 3.
В отверстие ф28 стойки 9 вставляется резьбовая втулка 6 и застопорясь винтом 13, а в отверстие ф8 установлены два направляющих стержня 11.
Ручка 8 с расклепанных на ней торцах кольцами 10 вставляется в отверстие ф13,5 данного винта 7, завернутого во втулку 6. На цилиндрический конец винта 7 надета подвижная губка 5. В остроугольные пазы подвижная и неподвижной губок вставляются призмы 4.
Основание 1 крепится на столе станка (пазы шириной 13 мм для крепления).
Обрабатываюмую деталь ставят торцом на опору 3. Вращение винта 7 перемещает подвижную губку 5 по направляющим стержням 11. Вместе с губкой 5 перемещается призма 4, которая центрует и зажимает обрабатываемую деталь.
Тиски 00-000.06.30.30.00 сборочный чертеж
Тиски 00-000.06.30.30.00 спецификация

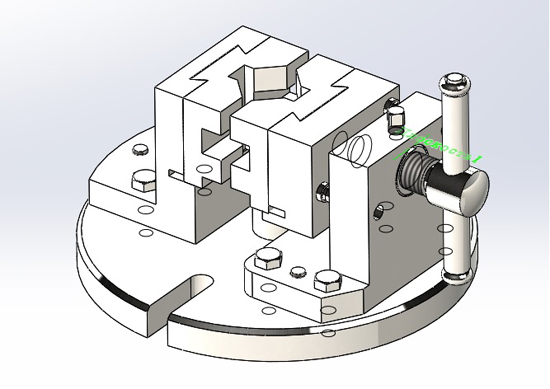

Тиски 00-000.06.30.30.00 3д сборка
Тиски 00-000.06.30.30.00 3д детали
Основание Тиски 00-000.06.30.30.01
Губка Тиски 00-000.06.30.30.02
Опора Тиски 00-000.06.30.30.03
Призма Тиски 00-000.06.30.30.04
Губка подвижная Тиски 00-000.06.30.30.05
Втулка Тиски 00-000.06.30.30.06
Винт Тиски 00-000.06.30.30.07
Ручка Тиски 00-000.06.30.30.08
Стойка Тиски 00-000.06.30.30.09
Кольцо Тиски 00-000.06.30.30.10
Стержень Тиски 00-000.06.30.30.11
