Разрезы, сечения деталей
| |
| lepris | Дата: Воскресенье, 22.12.2024, 09:59 | Сообщение # 16 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

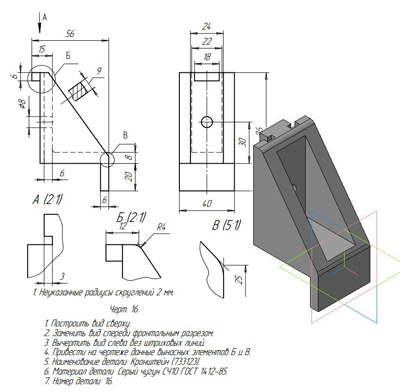

| Кронштейн 733123 ЧЕРТЕЖ
1. Построить вид сверху.
2. Заменить вид спереди фронтальным разрезом.
3. Вычертить вид слева без штриховых линий.
4. Привести на чертеже данные выносных элементов Б и В.
5. Наименование детали: Кронштейн (733123).
6. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
7. Номер детали 16.
Кронштейн 733123 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 10:00 | Сообщение # 17 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

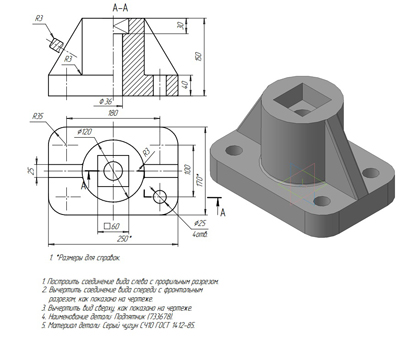

| Подпятник 733678 ЧЕРТЕЖ
1. Построить соединения вида слева с профильным разрезом.
2. Вычертить соединение вида спереди с фронтальным разрезом, как показано на чертеже.
3. Вычертить вид сверху, как показано на чертеже.
4. Наименование детали: Подпятник (733678).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 17
Подпятник 733678 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 10:02 | Сообщение # 18 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

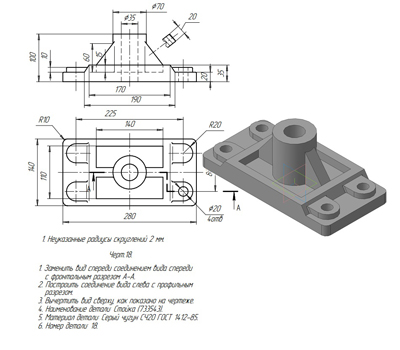

| Стойка 733543 ЧЕРТЕЖ
1. Заменить вид спереди соединением вида спереди с фронтальным разрезом А-А.
2. Построить соединение вида слева с профильным разрезом.
3. Вычертить вид сверху, как показано на чертеже.
4. Наименование детали: Стойка (733543).
5. Материал детали: Серый чугун СЧ20 ГОСТ 1412-85.
6. Номер детали 18.
Стойка 733543 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 10:03 | Сообщение # 19 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

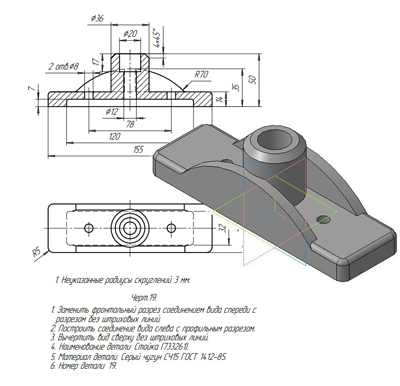

| Стойка 733261 ЧЕРТЕЖ
1. Заменить ФРОНТАЛЬНЫЙ РАЗРЕЗ СОЕДИНЕНИЕМ видА спереди соединением вида спереди с разрезом без штриховых линий.
2. Построить соединение вида слева с профильным разрезом.
3. Вычертить вид сверху без штриховых линий.
4. Наименование детали: Стойка (733261).
5. Материал детали: Серый чугун СЧ15 ГОСТ 1412-85.
6. Номер детали 19.
Стойка 733261 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 10:04 | Сообщение # 20 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

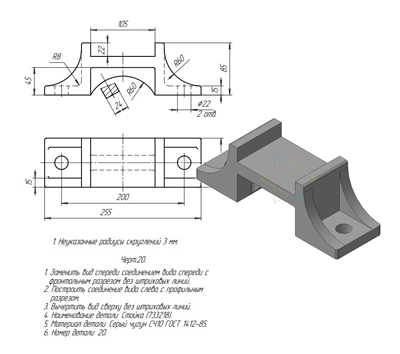

| Стойка 733218 ЧЕРТЕЖ
1. Заменить вид спереди соединением вида спереди с фронтальным разрезом без штриховых линий.
2. Построить соединение вида слева с профильным разрезом.
3. Вычертить вид сверху без штриховых линий.
4. Наименование детали: Стойка (733218).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 20.
Стойка 733218 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 10:48 | Сообщение # 21 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

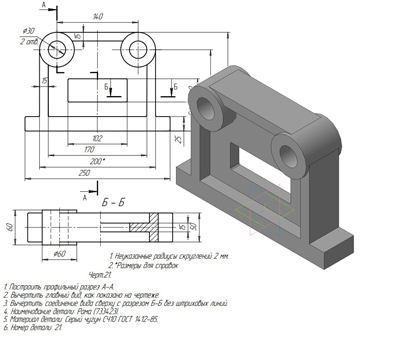

| Рама 733423 ЧЕРТЕЖ
1. Построить профильный разрез А-А.
2. Вычертить главный вид, как показано на чертеже.
3. Вычертить соединение вида сверху с разрезом Б-Б без штриховых линий.
4. Наименование детали: Рама (733423).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 21.
Рама 733423 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 10:50 | Сообщение # 22 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

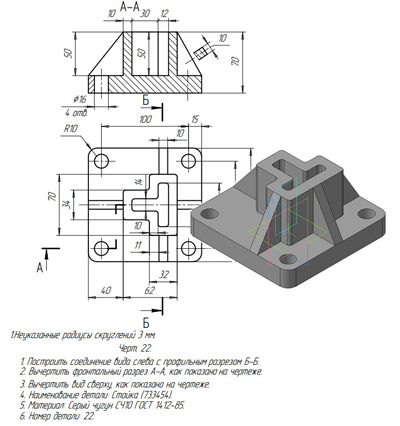

| Стойка 733454 ЧЕРТЕЖ
1. Построить соединения вида слева с профильным разрезом Б-Б.
2. Вычертить фронтальный разрез А-А, как показано на чертеже.
3. Вычертить вид сверху, как показано на чертеже.
4. Наименование детали: Стойка (733454).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 22.
Стойка 733454 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 10:51 | Сообщение # 23 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

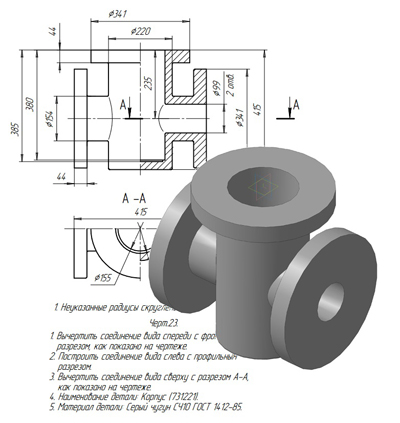

| Корпус 731221 ЧЕРТЕЖ
1. Вычертить соединение вида спереди с фронтальным разрезом,как показано на чертеже.
2. Построить соединение вида слева с профильным разрезом.
3. Вычертить соединение вида сверху с разрезом А-А, как показано на чертеже.
4. Наименование детали: Корпус (731221).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 23.
Корпус 731221 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 10:52 | Сообщение # 24 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

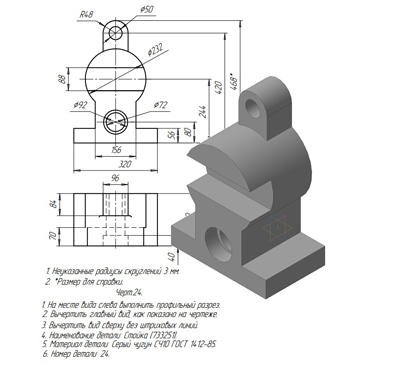

| Стойка 733251 ЧЕРТЕЖ
1. На месте вида слева выполнить профильный разрез.
2. Вычертить главный вид, как показано на чертеже.
3. Вычертить вид сверху без штриховых линий.
4. Наименование детали: Стойка (733251).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 24.
Стойка 733251 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 10:53 | Сообщение # 25 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

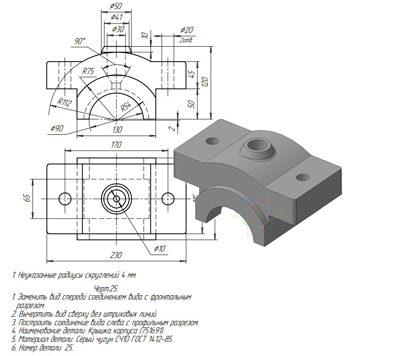

| Крышка корпуса 751691 ЧЕРТЕЖ
1. Заменить вид спереди соединением вида с фронтальным разрезом.
2. Вычертить вид сверху, без штриховых линий.
3. Построить соединение вида слева с профильным разрезом.
4. Наименование детали: Крышка корпуса (751691).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 25.
Крышка корпуса 751691 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 11:19 | Сообщение # 26 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

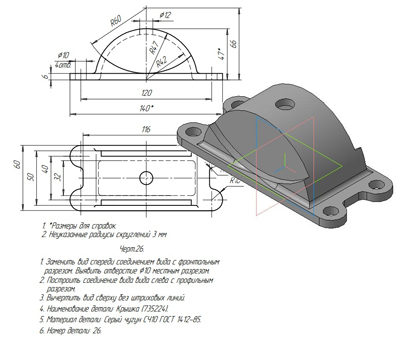

| Крышка 735224 ЧЕРТЕЖ
1. Заменить вид спереди соединением вида с фронтальным разрезом. Выявить отверстие ф10 местным разрезом.
2. Построить соединение вида вида с слева с профильным разрезом.
3. Вычертить вид сверху, без штриховых линий.
4. Наименование детали: Крышка (735224).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 26.
Крышка 735224 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 11:20 | Сообщение # 27 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

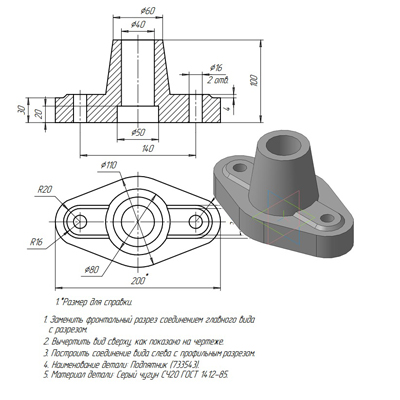

| Подпятник 733543 ЧЕРТЕЖ
1. Заменить фронтальный разрез соединением главного вида с разрезом.
2. Вычертить вид сверху, как показано на чертеже.
3. Построить соединение вида слева с профильным разрезом.
4. Наименование детали: Подпятник (733543).
5. Материал детали: Серый чугун СЧ20 ГОСТ 1412-85.
6. Номер детали 27.
Подпятник 733543 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 11:21 | Сообщение # 28 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

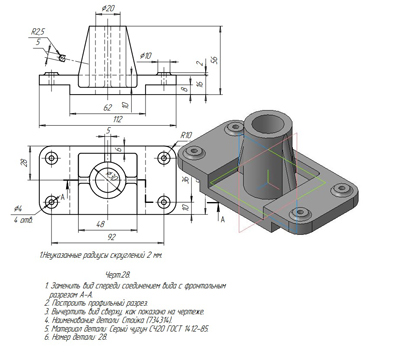

| Стойка 734314 ЧЕРТЕЖ
1. Заменить вид спереди соединением вида с фронтальным разрезом А-А.
2. Построить профильный разрез.
3. Вычертить вид сверху, как показано на чертеже.
4. Наименование детали: Стойка (734314).
5. Материал детали: Серый чугун СЧ20 ГОСТ 1412-85.
6. Номер детали 28.
Стойка 734314 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 11:22 | Сообщение # 29 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

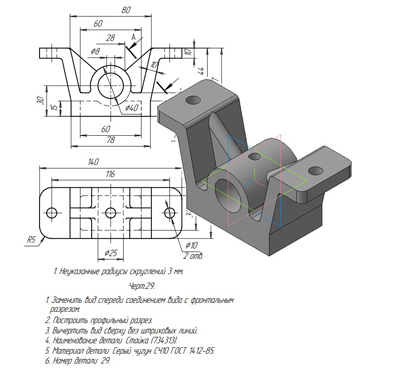

| Стойка 734313 ЧЕРТЕЖ
Стойка Чертеж 29
1. Заменить вид спереди соединением вида с фронтальным разрезом.
2. Построить профильный разрез.
3. Вычертить вид сверху без штриховых линий.
4. Наименование детали: Стойка (734313).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 29.
Стойка 734313 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 11:24 | Сообщение # 30 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

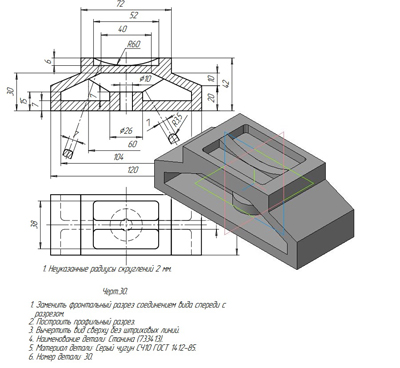

| Станина 733413 ЧЕРТЕЖ
Станина Чертеж 30
1. Заменить фронтальный разрез соединением вида спереди с разрезом.
2. Построить профильный разрез.
3. Вычертить вид сверху без штриховых линий.
4. Наименование детали: Станина (733413).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 30.
Станина 733413 СКАЧАТЬ
|
| |
| |
|
