Разрезы, сечения деталей
| |
| lepris | Дата: Четверг, 19.12.2024, 13:03 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

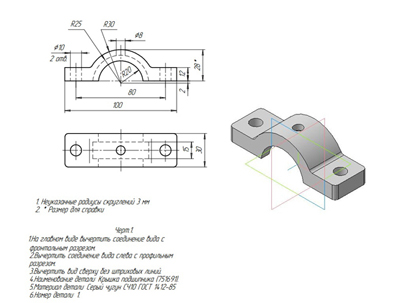

| Крышка подшипника 751691 ЧЕРТЕЖ
1. На главном виде вычертить соединение вида с фронтальным разрезом.
2. Вычертить соединение вида слева с профильным разрезом.
3. Вычертить вид сверху без штриховых линий.
4. Наименование детали: Крышка подшипника (751691).
5. Материал детали: серый чугун СЧ10 ГОСТ 1412-85
6. Номер детали 1.
Крышка подшипника 751691 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Четверг, 19.12.2024, 13:04 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

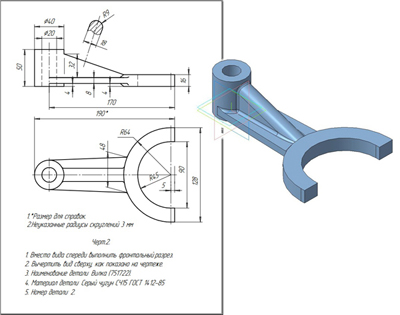

| Вилка 751722 ЧЕРТЕЖ
1. Вместо вида спереди выполнить фронтальный разрез.
2. Вычертить вид сверху, как показано на чертеже.
3. Наименование детали: Вилка (751722).
5. Материал детали: Серый чугун СЧ15 ГОСТ 1412-85.
6. Номер детали 2.
Вилка 751722 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Четверг, 19.12.2024, 13:05 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

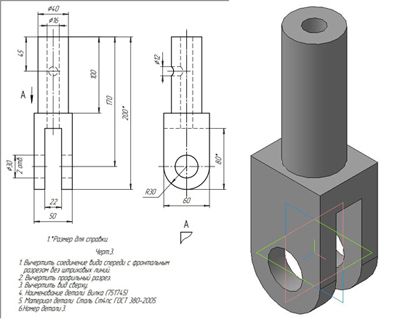

| Вилка 751745 ЧЕРТЕЖ
1. Вычертить соединение вида спереди с фронтальным разрезом без штриховых линий.
2. Вычертить профильный разрез.
3. Вычертить вид сверху
4. Наименование детали: Вилка (751745).
5. Материал детали: Сталь Ст4пс ГОСТ 380-2005.
6. Номер детали 3.
Вилка 751745 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Четверг, 19.12.2024, 13:06 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

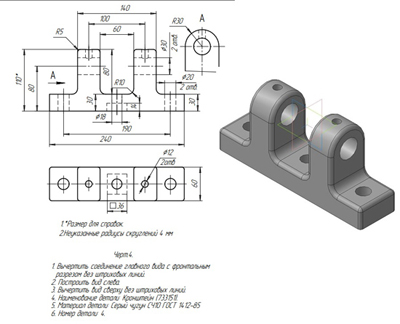

| Кронштейн 733151 ЧЕРТЕЖ
1. Вычертить соединение главного вида с фронтальным разрезом без штриховых линий.
2. Построить вид слева.
3. Вычертить вид сверху без штриховых линий.
4. Наименование детали: Кронштейн (733151).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 4.
Кронштейн 733151 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Четверг, 19.12.2024, 13:07 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

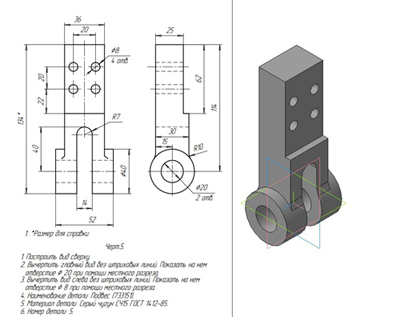

| Подвес 733151 ЧЕРТЕЖ
1. Построить вид сверху.
2. Вычертить главный вид без штриховых линий. Показать на нем отверстие ф20 при помощи местного разреза.
3. Вычертить вид слева без штриховых линий.Показать на нем отверстие ф8 при помощи местного разреза.
4. Наименование детали: Подвес (733151).
5. Материал детали: Серый чугун СЧ15 ГОСТ 1412-85.
6. Номер детали 5.
Подвес 733151 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Четверг, 19.12.2024, 13:40 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

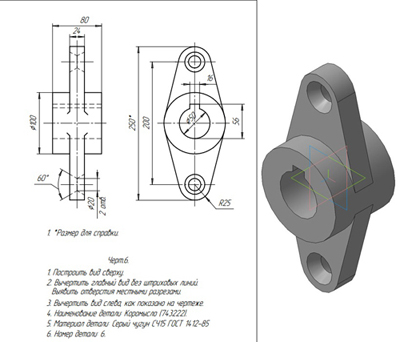

| Коромысло 743222 ЧЕРТЕЖ
1. Построить вид сверху.
2. Вычертить главный вид без штриховых линий. Выявить отверстия местными разрезами.
3. Вычертить вид слева как показано на чертеже.
4. Наименование детали: Коромысло (743222).
5. Материал детали: Серый чугун СЧ15 ГОСТ 1412-85.
6. Номер детали 6.
Коромысло 743222 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Четверг, 19.12.2024, 13:42 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

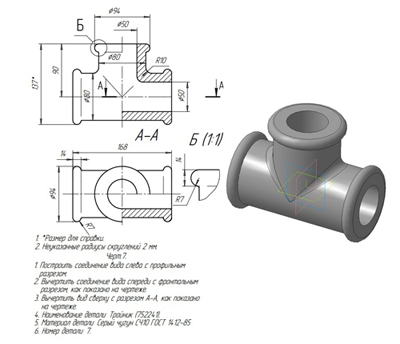

| Тройник 752241 ЧЕРТЕЖ
1. Построить соединения вида слева с профильным разрезом.
2. Вычертить соединение вида спереди с фронтальным разрезом, как показано на чертеже.
3. Вычертить вид сверху с разрезом А-А, как показано на чертеже.
4. Наименование детали: Тройник (752241).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 7.
Тройник 752241 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Четверг, 19.12.2024, 13:43 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

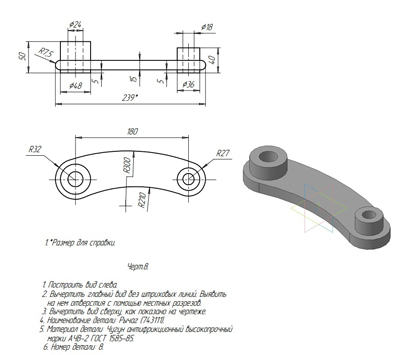

| Рычаг 743111 ЧЕРТЕЖ
1. Построить вид слева.
2. Вычертить главный вид без штриховых линий. Выявить на нем отверстия с помощью местных разрезов.
3. Вычертить вид сверху, как показано на чертеже.
4. Наименование детали: Рычаг (743111).
5. Материал детали: Чугун антифрикционный высокопрочный марки А ЧВ-2 ГОСТ 1585-85.
6. Номер детали 8.
Рычаг 743111 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Четверг, 19.12.2024, 13:44 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

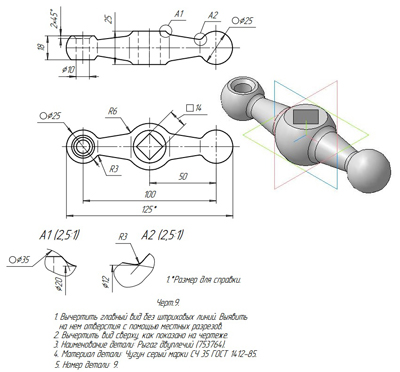

| Рычаг двуплечий 753764 ЧЕРТЕЖ
1. Вычертить главный вид без штриховых линий.Выявить на нем отверстия с помощью местных разрезов.
2. Вычертить вид сверху как показано на чертеже.
3. Наименование детали: Рычаг двуплечий (753764).
4. Материал детали: Серый чугун СЧ35 ГОСТ 1412-85.
5. Номер детали 9.
Рычаг двуплечий 753764 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Четверг, 19.12.2024, 13:45 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

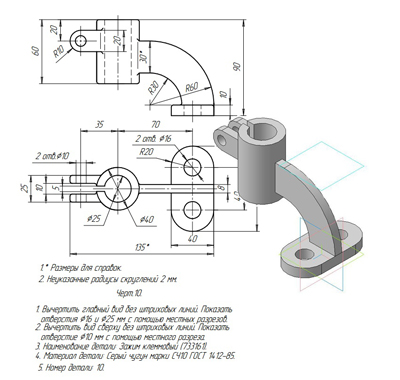

| Зажим клеммовый 733161 ЧЕРТЕЖ
1. Вычертить главный вид без штриховых линий.Показать отверстия ф16 и ф25 мм с помощью местных разрезов.
2. Вычертить вид сверху без штриховых линий.Показать отверстия ф10 мм с помощью местного разреза.
3. Наименование детали: Зажим клеммовый (733161).
4. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
5. Номер детали 10.
Зажим клеммовый 733161 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 09:51 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

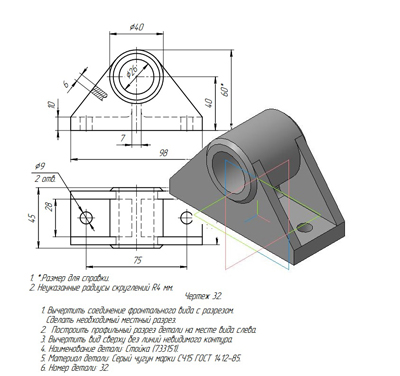

| Стойка 733151 ЧЕРТЕЖ
1. Построить вид сверху.
2. Вычертить главный вид без штриховых линий.Показать отверстия ф30 и ф12 мм с помощью местных разрезов.
3. Вычертить вид слева без штриховых линий.
4. Наименование детали: Стойка (733151).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 11.
Стойка 733151 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 09:53 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

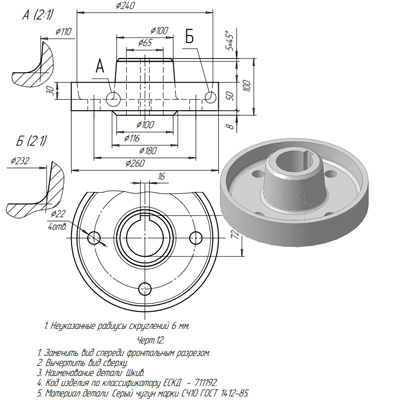

| Шкив 711192 ЧЕРТЕЖ
1. Заменить вид спереди фронтальным разрезом.
2. Вычертить вид сверху.
3. Наименование детали: Шкив.
4. Код изделия по классификатору ЕСКД - 711192.
5. Материал детали: Серый чугун марки СЧ10 ГОСТ 1412-85.
6. Номер детали 12
Шкив 711192 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 09:54 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

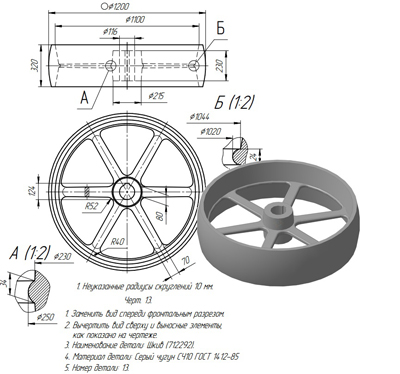

| Шкив 712292 ЧЕРТЕЖ
1. Заменить вид спереди фронтальным разрезом.
2. Вычертить вид сверху и выносные элементы, как показано на чертеже.
3. Наименование детали: Шкив (712292).
4. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
5. Номер детали 13.
Шкив 712292 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 09:56 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

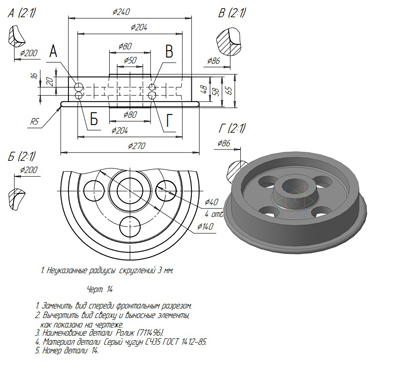

| Ролик 711496 ЧЕРТЕЖ
1. Заменить вид спереди фронтальным разрезом.
2. Вычертить вид сверху и выносные элементы, как показано на чертеже.
3. Наименование детали: Ролик (711496).
4. Материал детали: Серый чугун СЧ35 ГОСТ 1412-85.
5. Номер детали 14.
Ролик 711496 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 09:57 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

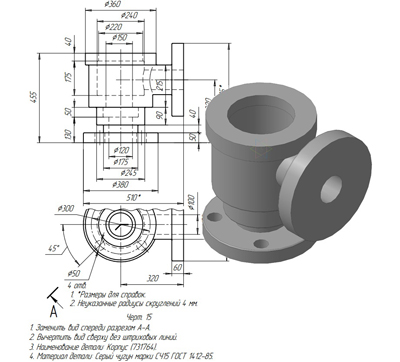

| Корпус 731764 ЧЕРТЕЖ
1. Заменить вид спереди разрезом А-А.
2. Вычертить вид сверху без штриховых линий.
3. Наименование детали: Корпус (731764).
4. Материал детали: Серый чугун СЧ15 ГОСТ 1412-85.
5. Номер детали 15.
Корпус 731764 СКАЧАТЬ
|
| |
| |
|
