Разрезы, сечения деталей
| |
| lepris | Дата: Воскресенье, 22.12.2024, 11:33 | Сообщение # 31 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

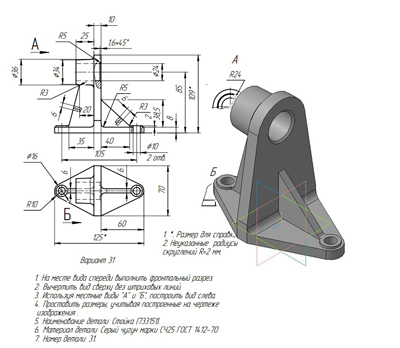

| Стойка 733151 ЧЕРТЕЖ
Стойка Чертеж 31
1. На месте вида спереди выполнить фронтальный разрез.
2. Вычертить вид сверху без штриховых линий.
3. Используя местные виды А и Б, построить вид слева.
4. Проставить размеры, учитывая построенные на чертеже изображения
5. Наименование детали: Стойка (733151).
6. Материал детали: Серый чугун СЧ25 ГОСТ 1412-85.
7. Номер детали 31.
Стойка 733151 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 11:35 | Сообщение # 32 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Стойка 733151 ЧЕРТЕЖ
Стойка Чертеж 32
1. Вычертить соединение фронтального вида с разрезом. Сделать необходимый местный разрез.
2. Построить профильный разрез детали на месте вида слева.
3. Вычертить вид сверху без линий невидимого контура.
4. Наименование детали: Стойка (733151).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 32.
Стойка 733151 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 11:36 | Сообщение # 33 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

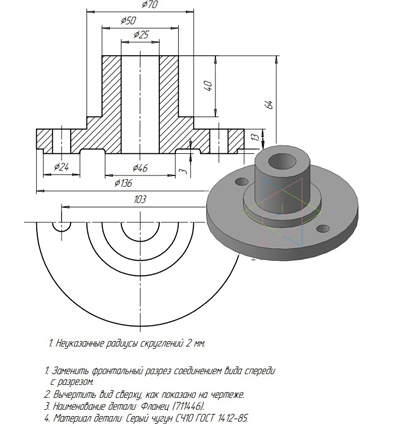

| Фланец 711446 ЧЕРТЕЖ
Фланец Чертеж 33
1. Заменить фронтальный разрез соединением вида спереди с разрезом.
2. Вычертить вид сверху, как показано на чертеже.
3. Наименование детали: Фланец (711446).
4. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
5. Номер детали 33.
Фланец 711446 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 11:38 | Сообщение # 34 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

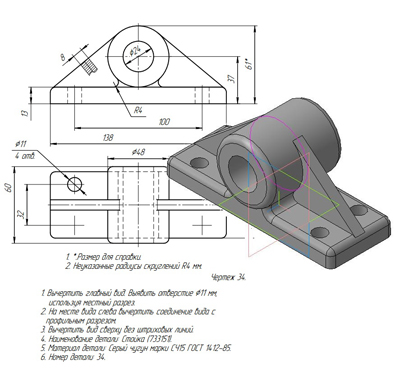

| Стойка 733151 ЧЕРТЕЖ
Стойка Чертеж 34
1. Вычертить главный вид. Выявить отверстие ф11, используя местный разрез.
2. На месте вида слева вычертить соединения вида с профильным разрезом.
3. Вычертить вид сверху без штриховых линий.
4. Наименование детали: Стойка (733151).
5. Материал детали: Серый чугун СЧ15 ГОСТ 1412-85.
6. Номер детали 34.
Стойка 733151 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 11:39 | Сообщение # 35 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

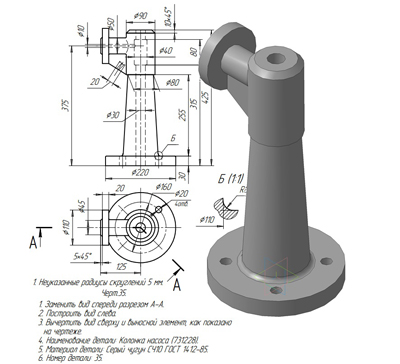

| Колонка насоса 731228 ЧЕРТЕЖ
Колонка насоса Чертеж 35
1. Заменить вид спереди разрезом А-А.
2. Построить вид слева.
3. Вычертить вид сверху и выносной элемент, как показано на чертеже.
4. Наименование детали: Колонка насоса (731228).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 35.
Колонка насоса 731228 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 12:12 | Сообщение # 36 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

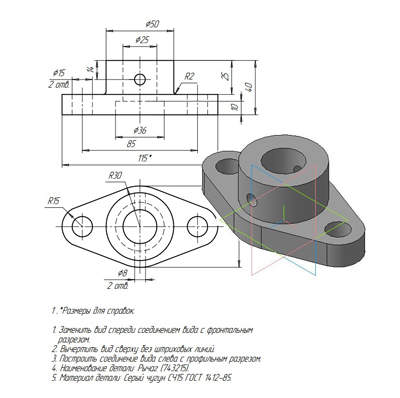

| Рычаг 743215 ЧЕРТЕЖ
Рычаг Чертеж 36
1. Заменить вид спереди соединением вида с фронтальным разрезом.
2. Вычертить вид сверху без штриховых линий.
3. Построить соединение вида слева с профильным разрезом.
4. Наименование детали: Рычаг (743215).
5. Материал детали: Серый чугун СЧ15 ГОСТ 1412-85.
6. Номер детали 36.
Рычаг 743215 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 12:14 | Сообщение # 37 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

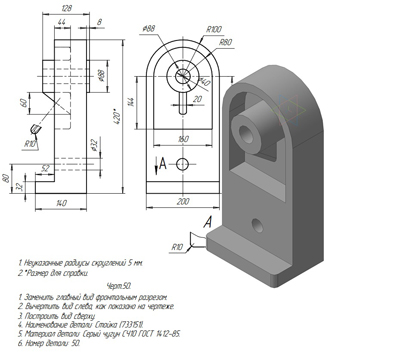

| Стойка 733151 ЧЕРТЕЖ
Стойка Чертеж 37
1. Заменить вид спереди фронтальным разрезом.
2. Вычертить вид слева без штриховых линий. выявить на нем отверстие ф18 с помощью местного разреза.
3. Построить вид сверху.
4. Наименование детали: Стойка (733151).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 37.
Стойка 733151 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 12:15 | Сообщение # 38 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

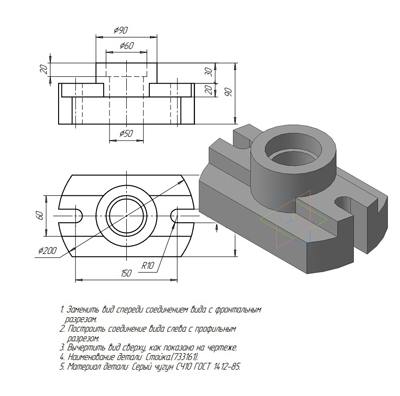

| Стойка 733161 ЧЕРТЕЖ
Стойка Чертеж 38
1. Заменить вид спереди соединением вида с фронтальным разрезом.
2. Построить соединение вида слева с профильным разрезом.
3. вычертить вид сверху, как показано на чертеже.
4. Наименование детали: Стойка (733161).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 38.
Стойка 733161 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 12:16 | Сообщение # 39 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

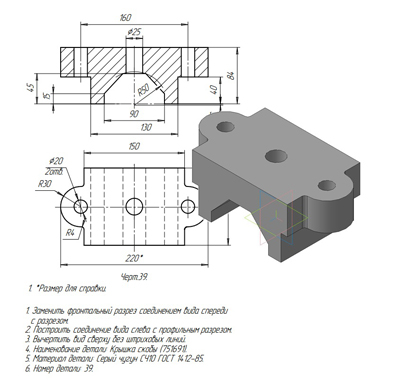

| Крышка скобы 751691 ЧЕРТЕЖ
Крышка скобы Чертеж 39
1. Заменить фронтальный разрез соединением вида спереди с разрезом.
2. Построить соединение вида слева с профильным разрезом.
3. вычертить вид сверху без штриховых линий.
4. Наименование детали: Крышка скобы (751691).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 39.
Крышка скобы 751691 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 12:18 | Сообщение # 40 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

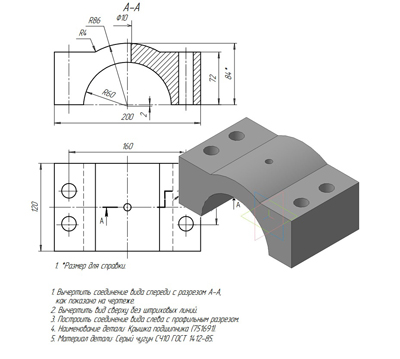

| Крышка подшипника 751691 ЧЕРТЕЖ
Крышка подшипника Чертеж 40
1. Вычертить соединение вида спереди с разрезом А-А, как показано на чертеже.
2. Вычертить вид сверху без штриховых линий.
3. Построить соединение вида слева с профильным разрезом.
4. Наименование детали: Крышка подшипника (751691).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 40.
Крышка подшипника 751691 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 12:19 | Сообщение # 41 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

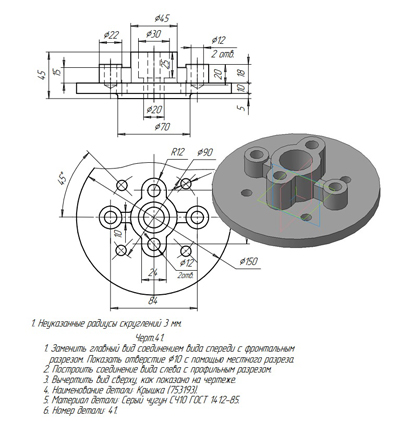

| Крышка 753193 ЧЕРТЕЖ
Крышка Чертеж 41
1. Заменить главный вид соединением вида с фронтальным разрезом. Показать отверстие ф10 с помощью местного разреза.
2. Построить соединение вида слева с профильным разрезом
3. Вычертить вид сверху, как показано на чертеже.
4. Наименование детали: Крышка (753193).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 41.
Крышка 753193 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 12:33 | Сообщение # 42 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

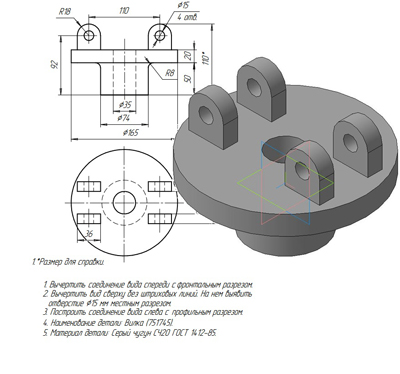

| Вилка 751745 ЧЕРТЕЖ
Вилка Чертеж 42
1. Вычертить соединение вида спереди с фронтальным разрезом.
2. Вычертить вид сверху без штриховых линий. На нем выявить отверстие ф15 мм местным разрезом.
3. Построить вида слева с профильным разрезом.
4. Наименование детали: Вилка (751745).
5. Материал детали: Серый чугун СЧ20 ГОСТ 1412-85.
6. Номер детали 42.
Вилка 751745 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 12:34 | Сообщение # 43 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

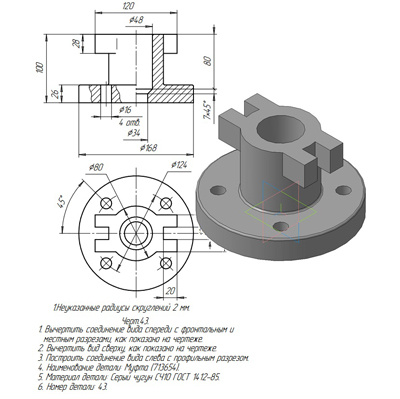

| Муфта 713654 ЧЕРТЕЖ
Муфта Чертеж 43
1. Вычертить соединение вида спереди с фронтальным разрезом и местным разрезами, как показано на чертеже.
2. Вычертить вид сверху, как показано на чертеже.
3. Построить соединение вида слева с профильным разрезом.
4. Наименование детали: Муфта (713654).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 43.
Муфта 713654 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 12:35 | Сообщение # 44 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

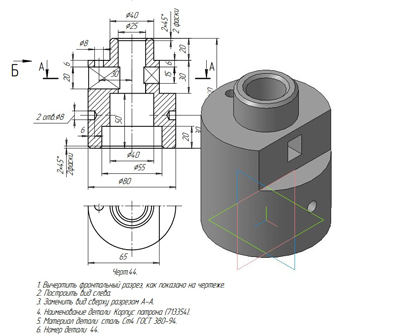

| Корпус патрона 713354 ЧЕРТЕЖ
Корпус патрона Чертеж 44
1. Вычертить фронтальный разрез, как показано на чертеже.
2. Построить вид слева.
3. Заменить вид сверху разрезом А-А.
4. Наименование детали: Корпус патрона (713354).
5. Материал детали: сталь Ст.4 ГОСТ 380-94.
6. Номер детали 44.
Корпус патрона 713354 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 12:37 | Сообщение # 45 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

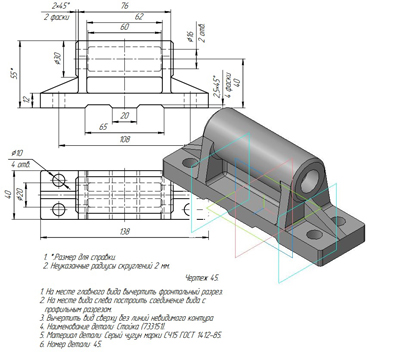

| Стойка 733151 ЧЕРТЕЖ
Стойка Чертеж 45
1. На месте главного вида вычертить фронтальный разрез.
2. На месте вида слева построить соединение вида с профильным разрезом.
3. Вычертить вид сверху без линий невидимого контура.
4. Наименование детали: Стойка (733151).
5. Материал детали: Серый чугун СЧ15 ГОСТ 1412-85.
6. Номер детали 45.
Стойка 733151 СКАЧАТЬ
|
| |
| |
|
