Разрезы, сечения деталей
| |
| lepris | Дата: Воскресенье, 22.12.2024, 13:10 | Сообщение # 46 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

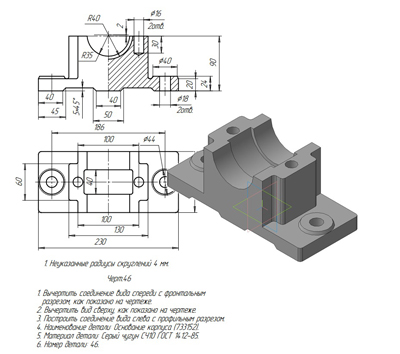

| Основание корпуса 733152 ЧЕРТЕЖ
Основание корпуса Чертеж 46
1. Вычертить соединение вида спереди с фронтальным разрезом, как показано на чертежи.
2. Вычертить вид сверху, как показано на чертеже.
3. Построить соединение вида вида слева с профильным разрезом.
4. Наименование детали: Основание корпуса (733152).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 46.
Основание корпуса 733152 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 13:11 | Сообщение # 47 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

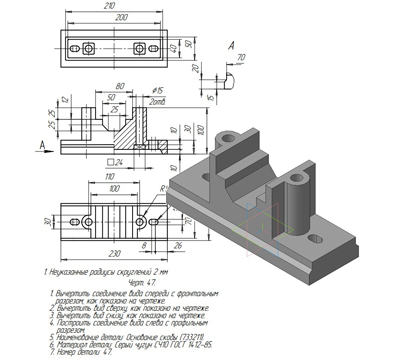

| Основание скобы 733211 ЧЕРТЕЖ
Основание скобы Чертеж 47
1. Вычертить соединение вида спереди с фронтальным разрезом, как показано на чертежи.
2. Вычертить вид сверху, как показано на чертеже.
3. Вычертить вид снизу, как показано на чертеже.
4. Построить соединение вида вида слева с профильным разрезом.
5. Наименование детали: Основание скобы (733211).
6. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
7. Номер детали 47.
Основание скобы 733211 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 13:13 | Сообщение # 48 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

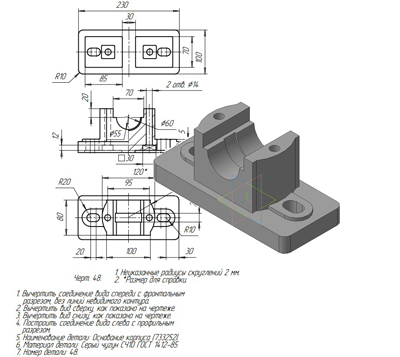

| Основание корпуса 733252 ЧЕРТЕЖ
Основание корпуса Чертеж 48
1. Вычертить соединение вида спереди с фронтальным разрезом, без линий невидимого контура.
2. Вычертить вид сверху, как показано на чертеже.
3. Вычертить вид снизу, как показано на чертеже.
4. Построить соединение вида вида слева с профильным разрезом.
5. Наименование детали: Основание корпуса (733252).
6. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
7. Номер детали 48.
Основание корпуса 733252 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 13:14 | Сообщение # 49 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

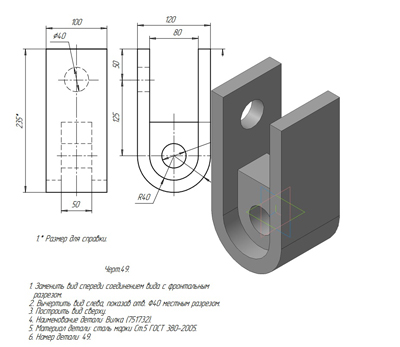

| Вилка 751732 ЧЕРТЕЖ
Вилка Чертеж 49
1. Заменить вид спереди соединением вида с фронтальным разрезом.
2. Вычертить вид слева, показав отв. ф40 местным разрезом.
3. Построить вид сверху.
4. Наименование детали: Вилка (751732).
5. Материал детали: сталь Ст.5 ГОСТ 380-2005.
6. Номер детали 49.
Вилка 751732 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 13:15 | Сообщение # 50 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

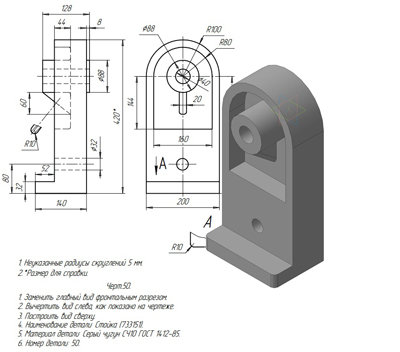

| Стойка 733151 ЧЕРТЕЖ
Стойка Чертеж 50
1. Заменить главный вид фронтальным разрезом.
2. Вычертить вид слева, как показано на чертеже.
3. Построить вид сверху.
4. Наименование детали: Стойка (733151).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 50.
Стойка 733151 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 13:16 | Сообщение # 51 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

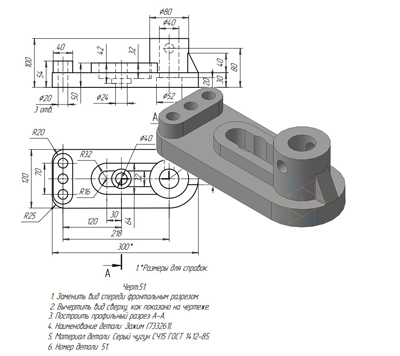

| Зажим 733261 ЧЕРТЕЖ
Зажим Чертеж 51
1. Заменить вид спереди фронтальным разрезом.
2. Вычертить вид сверху, как показано на чертеже.
3. Построить профильный разрез А-А.
4. Наименование детали: Зажим (733261).
5. Материал детали: Серый чугун СЧ15 ГОСТ 1412-85.
6. Номер детали 51.
Зажим 733261 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 13:17 | Сообщение # 52 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Колпачок 733261 ЧЕРТЕЖ
Колпачок Чертеж 52
1. Заменить главный вид разрезом А-А.
2. Построить профильный разрез Б-Б.
3. Вычертить вид сверху, сохранив на нем штриховые линии для выреза 43х80.
4. Наименование детали: Колпачок (733261).
5. Материал детали: сталь Ст.3 ГОСТ 380-2005.
6. Номер детали 52.
Колпачок 733261 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 13:19 | Сообщение # 53 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

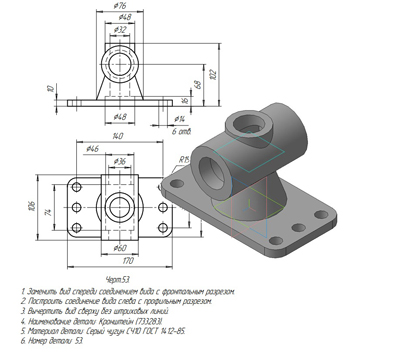

| Кронштейн 733283 ЧЕРТЕЖ
Кронштейн Чертеж 53
1. Заменить вид спереди соединением вида с фронтальным разрезом.
2. Построить соединение вида слева с профильным разрезом.
3. Вычертить вид сверху без штриховых линий.
4. Наименование детали: Кронштейн (733283).
5. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
6. Номер детали 53.
Кронштейн 733283 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 13:20 | Сообщение # 54 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Корпус 731344 ЧЕРТЕЖ
Корпус Чертеж 54
1. Вычертить вид спереди без штриховых линий. На нем выявить отверстия ф36 и ф48 с помощью местного разреза.
2. Заменить вид слева разрезом А-А.
3. Построить горизонтальный разрез Б-Б.
4. Наименование детали: Корпус (731344).
5. Материал детали: сталь Ст.3 ГОСТ 380-2005.
6. Номер детали 54.
Корпус 731344 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 14:11 | Сообщение # 55 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

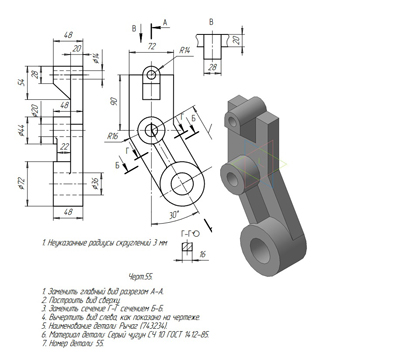

| Рычаг 743234 ЧЕРТЕЖ
Рычаг Чертеж 55
1. Заменить главный вид разрезом А-А.
2. Построить вид сверху.
3. Заменить сечение Г-Г сечением Б-Б.
4. Вычертить вид слева, как показано на чертеже
5. Наименование детали: Рычаг (743234).
6. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
7. Номер детали 55.
Рычаг 743234 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 14:12 | Сообщение # 56 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

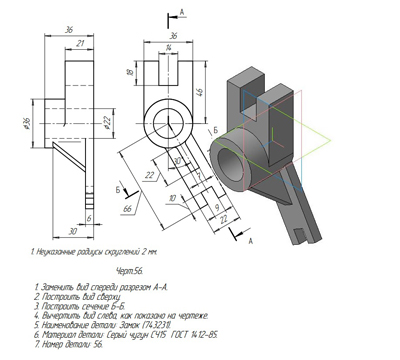

| Замок 743231 ЧЕРТЕЖ
Замок Чертеж 56
1. Заменить вид спереди разрезом А-А.
2. Построить вид сверху.
3. Построить сесение Б-Б.
4. Вычертить вид слева, как показано на чертеже.
5. Наименование детали: Замок (743231).
6. Материал детали: Серый чугун СЧ15 ГОСТ 1412-85.
7. Номер детали 56.
Замок 743231 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 14:13 | Сообщение # 57 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

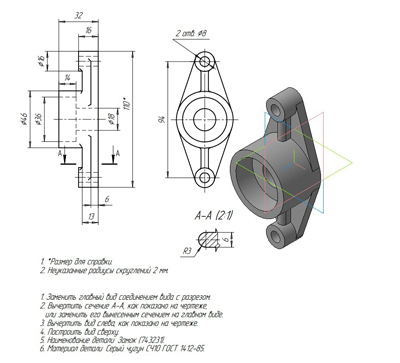

| Замок 743231 ЧЕРТЕЖ
Замок Чертеж 57
1. Заменить главный вид соединением вида разрезом.
2. Вычертить сечение А-А, как показано на чертеже, или изменить его внесением сечением на главный виде.
3. Вычертить вид слева, как показано на чертеже.
4. Построить вид сверху.
5. Наименование детали: Замок (743231).
6. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
7. Номер детали 57.
Замок 74323 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 14:15 | Сообщение # 58 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

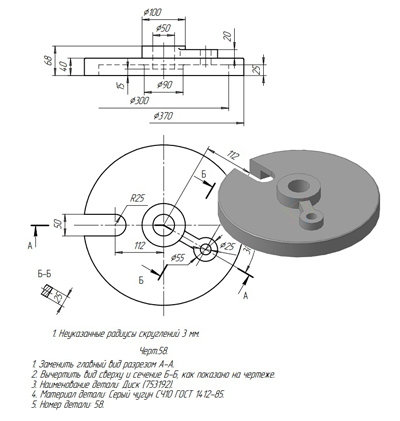

| Диск 753192 ЧЕРТЕЖ
Диск Чертеж 58
1. Заменить главный вид разрезом А-А.
2. Вычертить вид сверху и сечением Б-Б, как показано на чертеже.
3. Наименование детали: Диск (753192).
4. Материал детали: Серый чугун СЧ10 ГОСТ 1412-85.
5. Номер детали 58.
Диск 753192 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 14:16 | Сообщение # 59 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

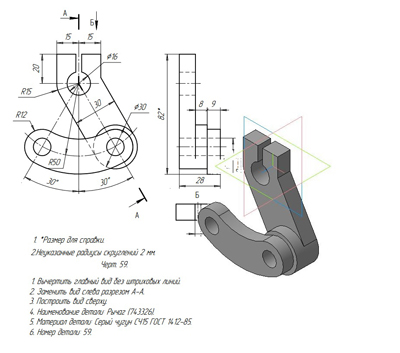

| Рычаг 743326 ЧЕРТЕЖ
Рычаг Чертеж 59
1. Вычертить главный вид без штриховых линий.
2. Заменить вид слева разрезом А-А.
3. Построить вид сверху.
4. Наименование детали: Рычаг (743326).
5. Материал детали: Серый чугун СЧ15 ГОСТ 1412-85.
6. Номер детали 59.
Рычаг 743326 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 22.12.2024, 14:17 | Сообщение # 60 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

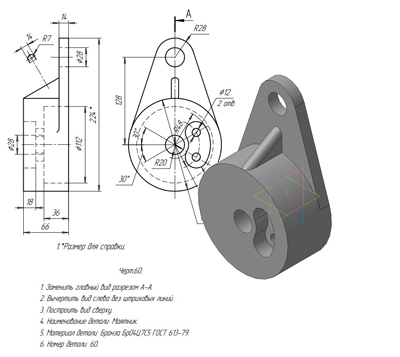

| Маятник Чертеж 60 ЧЕРТЕЖ
1. Заменить главный вид разрезом А-А.
2. Вычертить вид слева без штриховых линий.
3. Построить вид сверху.
4. Наименование детали: Маятник.
5. Материал детали: Бронза Бр04Ц7С5 ГОСТ 613-79.
6. Номер детали 60.
Маятник Чертеж 60 СКАЧАТЬ
|
| |
| |
|
